傳真機作為精密辦公設備，其內部傳動系統對導向平穩性和結構緊湊性要求極高。沖壓外圈型直線軸承以其輕量、經濟與適應微型機構的優勢，成為傳真機滑動部件中的理想選擇。本文結合傳真機的傳動特性與結構需求，從負載分布、運動節奏、空間限制及安裝形式等方面，系統解析如何正確選配沖壓外圈型直線軸承，確保設備穩定運行與產品性能一致性。
一、傳真機的結構運動特征
傳真機的主要滑動機構集中在送紙組件、掃描機構、打印傳輸模塊等部分。這些部位的共同特點是：
●負載較輕、運行頻繁;
●運動行程短，但需高重復精度;
●結構緊湊，對軸承體積要求高;
●維護空間受限，需要低維護或免維護特性。
因此，所使用的直線軸承需滿足小型化、低摩擦、易安裝的綜合性能標準。
二、沖壓外圈型直線軸承的適配優勢

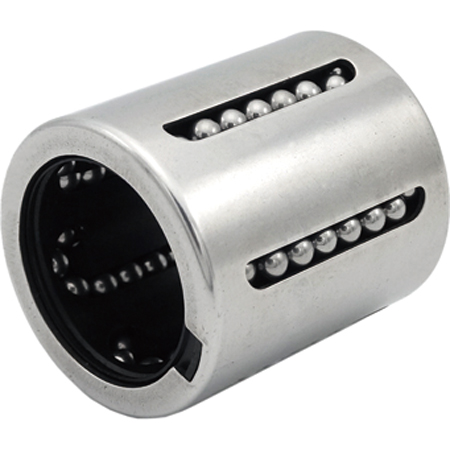

沖壓外圈型直線軸承采用薄壁鋼帶沖壓成型的外殼，內含保持架與滾珠，形成完整的滾動支撐系統。其在傳真機中的優勢體現在：
●結構輕巧，占用空間小：適合狹小設備腔體內布置;
●成本較低，適合批量裝配：便于規模化生產;
●自潤滑性設計，延長使用壽命：適用于維護頻率低的場景;
●具備自動調心能力：對導軌安裝公差的容忍度高，降低裝配要求;
●支持開口式與封閉式安裝選擇：滿足不同模塊滑動需求。
三、傳真機選型關鍵考量
1. 負載能力與導軌類型匹配
傳真機中的滑動負載通常較小，需選用低負載等級的沖壓型軸承，避免因滾動體數量過少而引起運行不均;導軌可采用硬質鍍鉻軸或不銹鋼圓棒，表面要求高光潔度以保障低摩擦運行。
2. 安裝方式適應產品布局
傳真機多采用模塊化滑動支架，可優先選擇一體化沖壓外殼型軸承，采用法蘭定位或塑膠支座壓配，利于快速更換及后期維修。
3. 行程與沖程頻率兼容性
沖壓型軸承適合中短距離往復動作，需合理設計其額定壽命，結合傳真機的預計工作循環次數，避免因疲勞磨損導致早期失效。
4. 密封性與潤滑特性
雖然傳真機內部相對潔凈，但灰塵與紙屑仍可能進入軸承腔體，建議選用帶雙端密封的沖壓軸承(如UU型)，并選擇初期預潤滑處理或含油塑料襯套型產品，增強運行穩定性。
總結分析
傳真機對直線運動部件提出了高穩定、低噪聲、小體積的綜合性要求。沖壓外圈型直線軸承憑借其結構簡潔、自潤滑性與良好的性價比，成為適配傳真機滑動機構的理想選擇。在選型過程中，應根據實際運動負載、安裝空間、動作頻率和導軌形式進行綜合匹配，確保其在小型設備中的高效、可靠運行。同時注意潤滑維護策略與密封性能選擇，進一步提升設備壽命與用戶體驗。通過科學合理地選用該類軸承，將為傳真機設計提供關鍵支撐，提升整體品質與運行效率。本文內容是上隆自動化零件商城對“沖壓外圈型直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
