直線軸承的滾珠在軸承套內部沿著滾道分布，其排列方式決定了軸承的承載能力、摩擦性能和運動穩定性。合理的滾珠分布可提高軸承壽命，并減少運行阻力。
1. 標準滾珠分布方式
直線軸承的滾珠通常分布在多個滾道上，并借助循環通道進行滾動，常見的分布方式有：
●兩列滾珠分布(常見于小型直線軸承)
●四列滾珠分布(標準直線軸承，常用于通用機械)
●六列滾珠分布(適用于高承載和高精度應用)
每一列滾珠之間的角度一般按照 120° 或 90° 進行均勻分布，以保證受力均勻，提高軸承剛性。
2. 常見滾珠排列結構
(1) 單列滾珠排列
●結構：滾珠在軸承內單列排列，并依靠循環通道運動。
●特點：
○適用于輕載和中速運動
○低摩擦，運動順暢
○適用于小型自動化設備、打印機等
(2) 雙列滾珠排列
●結構：滾珠在兩個方向上分別排列，可承受雙向載荷。
●特點：
○提高承載能力，降低偏擺
○適用于精密設備，如數控機床、醫療設備
(3) 多列滾珠排列(四列/六列)
●結構：四列或六列滾珠圍繞軸均勻分布，采用循環滾動方式運行。
●特點：
○承載能力大，剛性高
○適用于高精度和重載機械，如工業機器人、龍門銑床
3. 滾珠的循環方式
直線軸承內部通常采用開式或閉式滾珠循環通道，主要有以下幾種結構：
●端部循環：滾珠在軸承端部通過回流槽返回，適用于短行程運動。
●全封閉循環：滾珠通過內部滾道回流，適用于長行程、高速應用，減少摩擦和噪音。
●交叉滾珠循環：用于高精度導軌系統，可減少間隙，提高穩定性。
4. 滾珠分布對軸承性能的影響

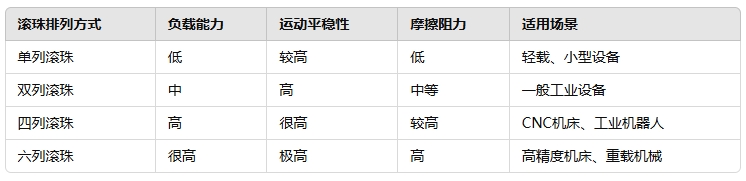

不同滾珠排列方式對直線軸承的性能有不同影響：
5. 結論
●直線軸承的滾珠分布方式影響其承載能力、運動精度和摩擦特性。選擇合適的滾珠排列方式，可優化直線軸承的性能，提升設備的穩定性和使用壽命。
●輕載設備 → 選單列滾珠，摩擦小，運行平穩。
●中等負載機械 → 選雙列滾珠，提高承載能力和穩定性。
●高精度、高負載設備 → 選用四列或六列滾珠結構，增強剛性和耐用性。
