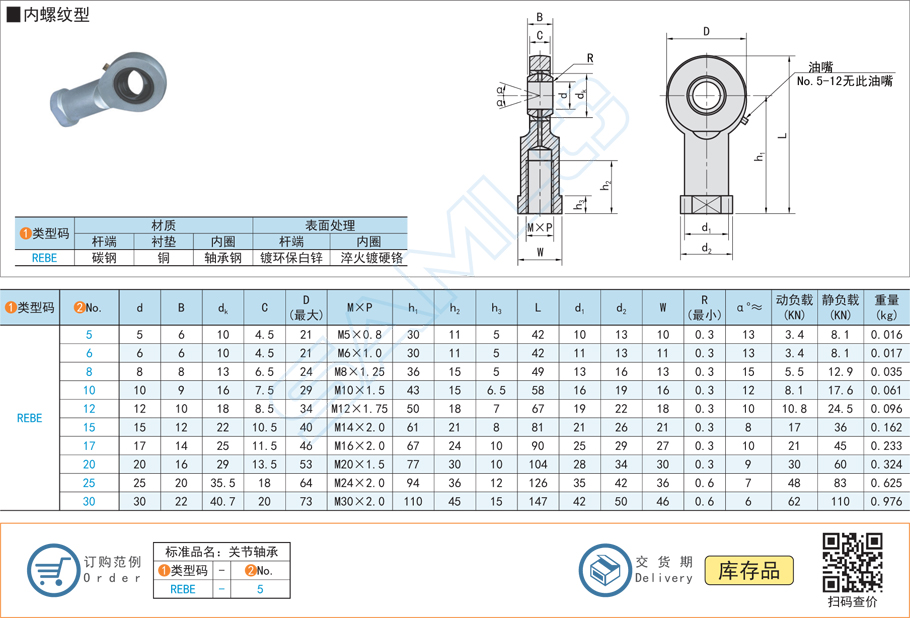

桿端關節軸承由內球面(球頭)和外球面(座圈)組成，其設計直接影響軸承的運動性能、承載能力和耐用性。以下是桿端關節軸承內外球面的關鍵設計要點。
1. 內球面設計
(1)球面幾何精度
●內球面通常采用凸球面設計，與外球面形成滑動接觸，以確保軸承在角度偏轉時仍能均勻受力。
●其曲率半徑需匹配外球面的凹球面，以優化接觸面積，減少局部應力集中。
(2)表面處理
●內球面需進行高精度研磨或拋光處理，以降低摩擦，提高旋轉精度。
●表面硬度通常較高，采用淬火處理(如HRC55以上)或表面鍍層(如MoS?或PTFE涂層)以提高耐磨性。
(3)材質選擇
●常用材質包括軸承鋼(GCr15)、不銹鋼(440C) 或 銅合金(在耐腐蝕應用中)。
●需要自潤滑功能時，可采用聚四氟乙烯(PTFE)層，減少潤滑需求，提高使用壽命。
2. 外球面設計
(1)凹球面結構
●外球面采用凹球面設計，確保與內球面緊密貼合，實現大接觸面積，提高承載能力。
●設計時需考慮適當的游隙，保證運動順暢，同時避免過度松動或過盈導致卡滯現象。
(2)材質與表面處理
●外球面材質通常選用低碳合金鋼或不銹鋼，并進行滲碳或淬火處理，以增強耐磨性。
●部分高端型號采用銅基合金或工程塑料作為外球面材料，以減少摩擦并提升抗腐蝕能力。
(3)涂層優化
●對于高負載或極端工況(如粉塵、濕度大等)，外球面可采用氮化處理、鍍鉻、鍍鎳或磷化處理，提升耐腐蝕和耐磨性能。
●采用自潤滑涂層(如PTFE、MoS?)，可在無潤滑或低潤滑條件下運行，減少維護需求。
3. 內外球面配合優化
(1)間隙控制
●內外球面的配合間隙需精確計算，通常在0.02mm~0.1mm之間，以兼顧靈活旋轉與穩定承載。
●過小的間隙會導致軸承卡滯，影響旋轉靈活度;過大的間隙則會降低剛性，影響承載能力。
(2)摩擦副設計
●對于干摩擦型關節軸承，通常采用鋼-鋼、鋼-銅、鋼-PTFE配對，以兼顧耐磨性和低摩擦性能。
●在自潤滑需求較高的場合，推薦采用PTFE-不銹鋼或銅-聚合物組合，以減少磨損和潤滑需求。
4. 典型應用優化
1.重載工況(如工程機械、礦山設備) → 采用鋼-鋼配對，淬火處理，強化耐沖擊性。
2.高精度應用(如機床、自動化設備) → 采用低摩擦涂層(PTFE、MoS?)以提升精度和穩定性。
3.腐蝕環境(如海洋、化工行業) → 選用不銹鋼或鍍鎳處理，提高耐腐蝕性。
總結
桿端關節軸承的內外球面設計需綜合考慮幾何匹配、材質選擇、表面處理和潤滑優化。合理的球面設計能提升軸承的承載能力、使用壽命和旋轉穩定性，滿足不同工況需求。本文內容是上隆自動化零件商城對“桿端關節軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
