凸輪軸承隨動器的外圈形狀直接影響其接觸方式、壓力分布與運行壽命。常見外圈形式包括圓柱型、滾子型和球面型，各具適用工況。合理選擇外圈結構可有效減少邊緣應力、提升導向精度與承載穩定性，在自動化設備與高頻沖擊機構中尤為關鍵。
一、外圈形狀分類與結構特征

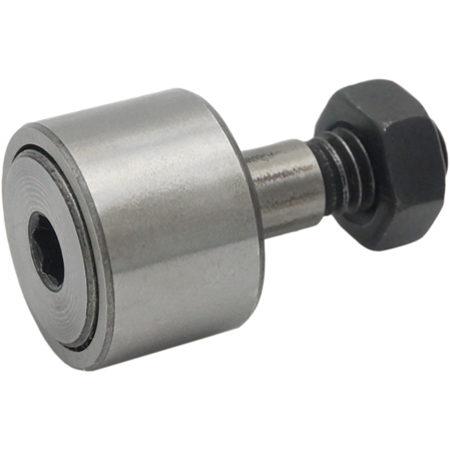

凸輪軸承隨動器的外圈主要分為三種形狀：圓柱形外圈、滾子型外圈與球面外圈(拱形)。圓柱形外圈(Cylindrical Outer Ring)是最常用的形式，接觸面寬大，適用于線性導軌式滾動。滾子型外圈則多用于重載場合，其表面滾壓處理增強抗疲勞性能。球面外圈設計為中間凸起兩側過渡圓弧，可有效減少安裝偏差所造成的邊緣應力集中，提高對安裝誤差的容忍性，適用于偏載與傾斜安裝工況。
二、不同外圈適應的工況環境
球面外圈常應用于需高跟蹤性與彎曲軌跡運行的場合，如包裝機械中的擺動機構或軌跡導引部件。其凸形外圈可在小幅偏差中自適應接觸表面，從而降低局部磨損風險。相比之下，圓柱外圈適合導軌表面平整、安裝精度高的直線往復裝置，確保導向穩定且分布載荷均勻。若設備工作于高頻沖擊或重復沖載場合，則優先推薦使用硬化處理的滾子型外圈，其接觸應力分散能力強、壽命長。
三、選型注意與實際應用建議
外圈形狀不僅影響受力，也關系到潤滑路徑與耐用性。例如，球面型雖然對安裝誤差友好，但實際接觸面積較小，不宜用于持續重載運行。反之，圓柱外圈雖承載面寬，但對安裝平行度要求高。選型時需結合導軌軌道形狀、負載方向、偏心情況等參數綜合判斷，以避免因選型不當造成早期磨損、跳動或卡滯等問題。
總結
凸輪軸承隨動器的外圈形狀并非單一選擇，而應依據具體工況精準匹配。合理選擇不僅提升運動精度與使用壽命，還能降低維護成本。工程設計中，需兼顧負載類型、運動軌跡與安裝精度，結合外圈形狀特性實現系統性能優化。正確理解并應用外圈設計，是機械結構穩定性與效率提升的重要保障。本文內容是上隆自動化零件商城對“凸輪軸承隨動器”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
