調心球軸承是一種具有自動調心功能的滾動軸承，能夠在軸或外殼出現撓曲時自動調整，從而補償同軸度誤差。
以下是對調心球軸承結構設計要點的詳細介紹：

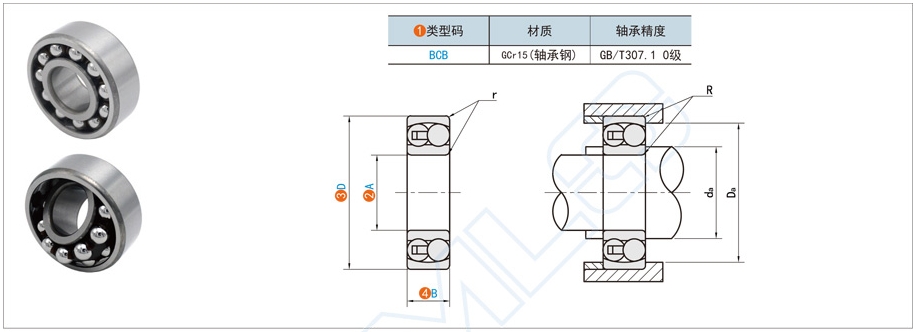

一、基本結構設計
1. 外圈設計
- 球面滾道：調心球軸承的外圈滾道面呈球面形，曲率中心與軸承中心一致。這種設計使得外圈能夠容納內圈、鋼球和保持架在一定范圍內的傾斜，從而實現自動調心功能。
- 材料選擇：外圈通常采用高碳鉻軸承鋼（GCr15）制造，具有良好的耐磨性和硬度，能夠承受較大的載荷和沖擊。
2. 內圈設計
- 雙列滾道：內圈具有雙列滾道，能夠同時承受徑向和少量的軸向載荷。雙列滾道的設計不僅提高了軸承的承載能力，還增強了其調心性能。
- 材料選擇：內圈同樣采用高碳鉻軸承鋼制造，確保其具有足夠的強度和耐磨性。
3. 鋼球設計
- 鋼球直徑和數量：鋼球的直徑和數量根據軸承的尺寸和承載能力進行設計。較大的鋼球能夠承受更大的載荷，但也會增加軸承的摩擦阻力。
- 材料選擇：鋼球通常采用高碳鉻軸承鋼制造，經過精密加工和熱處理，確保其具有高硬度和良好的耐磨性。
4. 保持架設計
- 保持架類型：標準型調心球軸承通常采用玻璃纖維增強尼龍66（PA66GF25）保持架，具有良好的耐熱性和耐磨性，適用于高速運轉。
- 保持架結構：保持架的設計應確保鋼球在軸承內的均勻分布，避免鋼球之間的相互碰撞和摩擦，從而提高軸承的使用壽命。
二、結構設計要點
1. 調心性能
調心球軸承的核心功能是自動調心，因此其結構設計必須確保良好的調心性能。具體措施包括：
- 球面滾道設計：外圈的球面滾道應具有適當的曲率半徑，以確保內圈、鋼球和保持架在一定范圍內的傾斜時，仍能保持良好的接觸和滾動狀態。
- 雙列滾道設計：內圈的雙列滾道應具有適當的間距和形狀，以確保鋼球在滾動過程中能夠均勻分布載荷，提高軸承的調心性能。
2. 承載能力
調心球軸承需要承受較大的徑向載荷和少量的軸向載荷，因此其結構設計必須確保足夠的承載能力。具體措施包括：
- 鋼球直徑和數量：根據軸承的尺寸和承載能力，選擇合適的鋼球直徑和數量，以提高軸承的承載能力。
- 材料選擇：外圈、內圈和鋼球均采用高強度、高耐磨性的材料制造，以確保軸承在承受較大載荷時仍能保持良好的性能。
3. 運轉穩定性
調心球軸承在高速運轉時需要保持良好的穩定性，避免振動和噪音。具體措施包括：
- 保持架設計：保持架的設計應確保鋼球在軸承內的均勻分布，避免鋼球之間的相互碰撞和摩擦，從而提高軸承的運轉穩定性。
- 潤滑設計：合理的潤滑設計可以減少軸承內部的摩擦阻力，降低熱量積累，提高軸承的運轉穩定性和使用壽命。
三、應用領域
調心球軸承廣泛應用于精密儀表、低噪音電機、汽車、摩托車、冶金、軋機、礦山、石油、造紙、水泥、榨糖等行業及一般機械等，特別適用于那些能夠造成相當大的軸撓曲或不對中的軸承應用場合。
通過上述詳細的介紹，可以看出調心球軸承的結構設計要點主要集中在調心性能、承載能力和運轉穩定性等方面。合理的設計和優化能夠提高軸承的性能和使用壽命，滿足不同應用場合的需求。本文內容是上隆自動化零件商城對“調心球軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
